Detalhes do produto
Lugar de origem: China
Marca: Friendship Machinery
Certificação: CE, ISO
Número do modelo: DBDH-1500
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1 conjunto
Preço: Customized
Detalhes da embalagem: Caixa de madeira, embalagem padrão do mar
Tempo de entrega: 20 a 30 dias úteis
Termos de pagamento: T/T, L/C
Habilidade da fonte: 5-30 conjuntos por mês
Altura da Web: |
300-1500mm |
Espessura da Web: |
5-16mm |
Largura da flange: |
150-500mm |
Espessura da flange: |
5-32mm |
Comprimento do Feixe: |
4000-15000mm |
Peso máximo da viga: |
≤8° |
Altura da Web: |
300-1500mm |
Espessura da Web: |
5-16mm |
Largura da flange: |
150-500mm |
Espessura da flange: |
5-32mm |
Comprimento do Feixe: |
4000-15000mm |
Peso máximo da viga: |
≤8° |

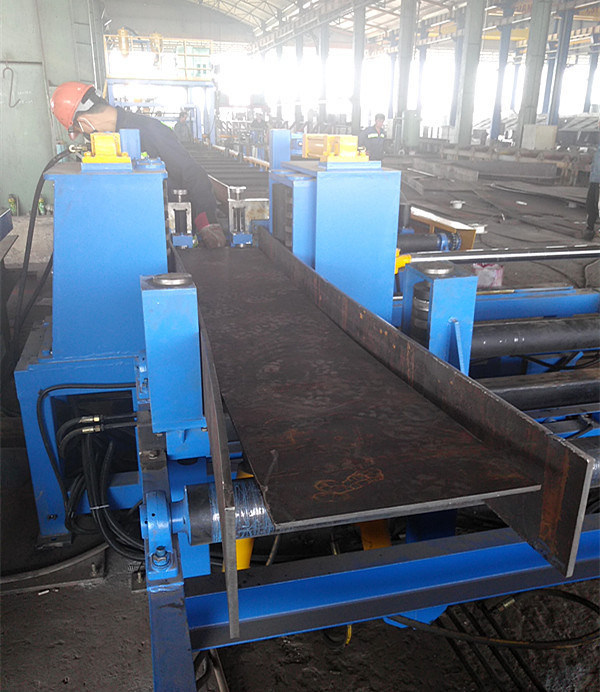

DBDH-1500 Máquina de montagem de extremos
1. Introdução
A máquina de montagem de extremidades irá montar placas de especificação em forma de H, e solda a ponto, formando no final.sistema hidráulico e sistema de controlo eléctrico.
A máquina principal é constituída por um mecanismo de elevação da teia, um dispositivo de alinhamento das extremidades e um mecanismo de transmissão de transporte.
O transportador de rolos é conduzido por um motor de engrenagem redutora para girar e, em seguida, conduzir a peça de trabalho para a máquina hospedeira.Existem mecanismos de inversão hidráulica em ambos os lados do rolo que podem virar para cima e adsorver as placas de flange em ambos os lados do rolo sobre a roda guia magnética, de modo a que possa fazer os dois lados da placa de flange de forma H com a placa de teia central plana.
2. TécnicoParâmetros
● Altura da teia: 300-1500 mm
● Espessura da teia: 5-16 mm
● Largura da flange: 150-500 mm
● Espessura da flange: 5-32 mm
● comprimento do feixe: 4000-15000 mm
● Peso máximo do feixe: 4000 kg
● Ângulo de deriva da secção transversal: ≤ 8°
| ● Altura da teia | 300-1500 mm |
| ● Espessura da teia | 5-16 mm |
| ● Largura da flange | 150-500 mm |
| ● Espessura da flange | 5-32 mm |
| ● comprimento da viga | 4000-15000 mm |
| ● Peso máximo da viga | 4 000 kg |
| ● Ângulo de deriva da secção transversal | ≤ 8° |
3.Intervalo de abastecimento
● Máquina principal: 1 conjunto
● Transportador de rolos: 3,4m * 4pcs
● Dispositivo de viragem lateral: quadro de viragem frontal/posterior, roda magnética
● Sistema hidráulico: bomba hidráulica, cilindro hidráulico e tubo de óleo
● Sistema de controlo eléctrico: caixa de controlo eléctrico
● Observação: Soldador de CO2 fornecido pelo comprador e com montagem manual
