Detalhes do produto
Lugar de origem: China
Marca: Friendship Machinery
Certificação: CE, ISO
Número do modelo: HYJ-60
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1 conjunto
Preço: Customized
Detalhes da embalagem: Caixa de madeira, embalagem padrão do mar
Tempo de entrega: 20 a 30 dias úteis
Termos de pagamento: T/T, L/C
Habilidade da fonte: 5-30 conjuntos por mês
- velocidade de endireitamento: |
6.5m/min |
- material de rolos de prensagem: |
42GrMo |
- material de rolos movidos: |
Forja de 40Cr |
Produção: |
Linha de produção de vigas H |
- motor acionado: |
5.5KW |
- pressão máxima do sistema: |
14MPa |
- velocidade de endireitamento: |
6.5m/min |
- material de rolos de prensagem: |
42GrMo |
- material de rolos movidos: |
Forja de 40Cr |
Produção: |
Linha de produção de vigas H |
- motor acionado: |
5.5KW |
- pressão máxima do sistema: |
14MPa |

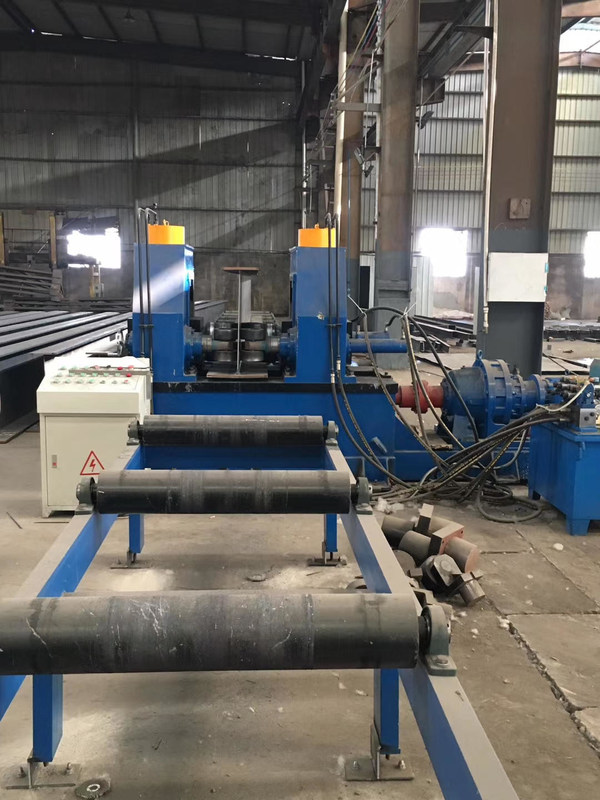

Máquina hidráulica de endireitamento de flange de vigas HYJ-60 H
1Parâmetros técnicos
● Largura da flange: 200-800 mm
● Espessura máxima da flange: 6-60 mm (apenas aço Q235)
● Altura mínima da teia: 200 mm (quando a teia tiver uma altura de 200-350 mm e uma espessura da flange inferior a 16 mm, utilizar um pequeno rolo de endireitamento,Quando se utilizar o principal rolo de endireitamento, a altura da teia deve ser superior a 350 mm)
● Sistema de accionamento:
- motor acionado e tipo de redutor: BWED-15KW-4P
- marca de redutor: Changzhou Wunan, China
- velocidade de endireitamento: 6,5 m/min
- material de rolos de prensagem: 42 GrMo
- Materiais para rolos movidos: forja de 40Cr
● Sistema hidráulico:
- motor acionado: 5,5 kW
- pressão máxima do sistema: 14Mpa
- pressão de trabalho geral: 10 MPa
- ligação do cilindro com o deslizador: acoplamento de esferas e tomadas
● Potência motriz principal: 15 kW
● Relação entre a espessura e a largura da flange (materiais da peça Q235)
| T | 12 a 14 | 14 a 20 | 20 a 24 | 26 a 30 | 30 a 35 | 40 a 50 | 50 a 60 |
| W | 200-800 | 250-800 | 280-800 | 300-800 | 350-800 | 400-800 | 600-800 |
| - tipo de motor acionado e de redutor | O BWED-15KW-4P |
| - marca de redutor | Changzhou Wunan, China |
| - velocidade de endireitamento | 6.5m/min |
| - material de rolos de prensagem | 42GrMo |
| - material de rolos movidos | Forja de 40Cr |
| - motor acionado | 5.5KW |
| - pressão máxima do sistema | 14Mpa |
| - pressão de trabalho geral | 10Mpa |
| - ligação do deslizador do cilindro | acoplagem de esferas e tomadas |
| ● Potência motriz principal | 15 kW |
2. Desempenhoe características
A máquina de endireitamento hidráulico de viga H é utilizada para a correcção da flange da viga H. Através do princípio da alavanca e da recuperação elástica,Ele dobra a flange do feixe I ou H quando o feixe passa através do buraco.
O equipamento é constituído por um motor elétrico, um redutor, um dispositivo de correcção da roda motriz, um cilindro de elevação por iniciativa, um ex-motor, um computador central, um suporte, um sistema hidráulico,Estabilizador de rolamentos de pendulo dianteiro/atrás e sistema de comando elétricoO mecanismo de correcção é compacto, sólido e fácil de operar.
